1. 產品簡介

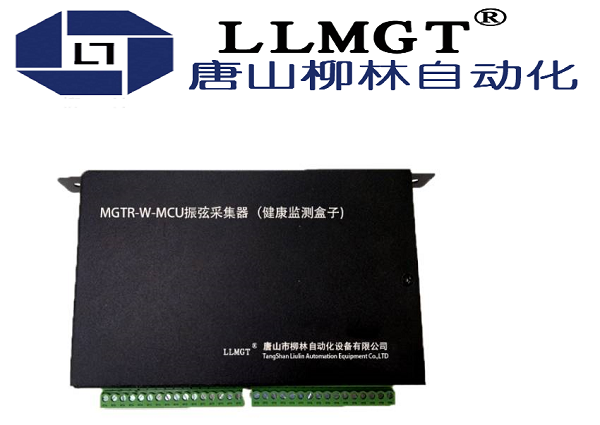

MGTR-W-MCU振弦采集器（健康監測盒子）是一款采用高性能處理器數據采集終端，主要適用于單線圈振弦式儀器(傳感器)輸出的頻率信號及溫度采集，如振弦式滲壓計、振弦式測縫計、振弦式應變計、振弦式鋼筋計等儀器或傳感器。該產品是集數據監測、超標預警、主動上報、本地存儲、遠端傳輸等功能于一體的多通道智能監測終端。

采集器具有抗干擾能力強、可靠性好，智能集成化程度高、測量精度高，安裝、運行、維護方便等特點，可滿足同時測量孔隙水壓力、流量、溫度等參數，支持定制參數組合。為主管部門在監測對象的安全監測與預警服務方面提供精準的測量數據，實時掌握監測對象的健康狀態。為監測對象的日常養護、管理和突發事件應急處置發揮重大作用。

2. 功能特點2.1數據采集模式

觸發式采集：即由配套命令觸發，采集器立即啟動對傳感器的數據采集。

間歇式采集：即指定采集測量周期的間隔，采集器根據這些時間參數自動進行周期性巡測。

2.2數據交互方式

本地通訊：與本地配套上位機通過485接口實現數據交互；

參數配置：通過485接口實現本地參數配置。

2.3數據采集兼容性

兼容所有單線圈振弦式傳感器，同時內置恒流源激勵電路，針對內置熱敏電阻測量溫度的振弦式傳感器提供有效的采集方案。

2.4安全防護性設計

完善的防雷防靜電及瞬變脈沖阻斷設計，高壓脈沖由阻斷電路先行阻止，再由吸收電路安全吸收，確保模塊運行安全。設置有傳感器的主動安全保護功能，在測量閑置時自動將傳感器進線短路并接至系統地線上，確保傳感器安全，無需另配避雷器。你不用擔心感應雷電損壞MCU，人體ESD也不會(huì )導致系統元件失效或壽命的縮減。即便如此，采集模塊還采用了金屬外殼的設計，可有效防護電磁干擾。

3. 主要技術指標

電源參數
工作電壓	12VDC
工作電流	平均值：30mA
通道參數
通道數	8通道4線式傳感器
傳感器類型	單線圈，振弦式
激勵電壓	12VDC/24VDC(默認12VDC)
采集方式	掃頻激勵
溫度信號	熱敏電阻信號(阻值)
測量速度	平均≤8秒/周期（1-8路，包括頻率和溫度）
頻率測量參數
頻率量程	400-6000Hz
頻率分辨率	0.01Hz
頻率精度	±0.05Hz
溫度測量參數
溫度量程	-30℃—+70℃(Thermistor3.0KOhm)
分辨率	0.1℃
溫度精度	±0.5℃
通訊參數
通信形式	串行接口（RS485）
接口參數	RS485，默認速率9600bps，通訊參數可自行設置
物理參數
工作環境	溫度-40~+80℃ 濕度≦98%Rh，無凝露
無故障工作時間	≥20000小時
系統防感應雷電強度	500W-1500W
備注	尺寸、性能參數為常規產品參數，其它參數指標可按需求訂制
