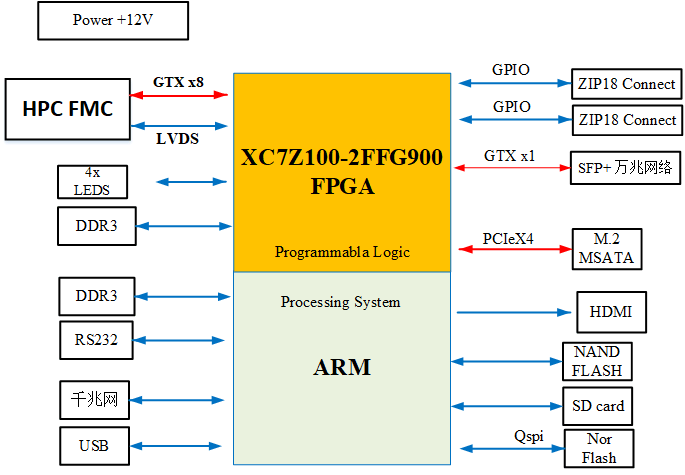

一、板卡概述板卡由SoC XC7Z100-2FFG900I芯片來完成卡主控及數字信號處理，XC7Z100內部集成了兩個ARM Cortex-A9核和一個kintex 7的FPGA，通過PL端FPGA擴展FMC、光纖、IO等接口，PS端ARM擴展網絡(luò )、USB、RS232等接口。板卡適應于圖像處理、震動、通信、雷達等前端信號處理或者手持機等開發。 二、主要功能和性能 板卡功能 | 參數 | 內容 | PL端 | FMC | FMC-HPC，ASP-134486-01
8個GTX，LA HA HB | 光纖 | 1路 SFP+，可配置千兆、萬兆以太網協議 | 存儲 | 1路 M.2 PCIeX4存儲接口（默認不提供） | IO | 12bit 1.8V IO@J12，12bit Vfmc@J9 | DDR | DDR3 1GB，32bit @800MHz | LED | 4bit | HDMI | 1路輸出（內部轉接到ARM） | | | PS端 | DDR | DDR3 1GB 32bit@800MHz | QSPI Flash | 256Mb | EMMC | 8GB | SD Card | 提供16GB SD卡 | RS232 | 2路RS232 | USB | 1路USB2.0, 1路RS232轉USB 調試口 | 網絡(luò ) | 1路 千兆RJ45以太網 | | | 板卡尺寸 | 長139mm，寬122.3mm; - 帶散熱片 正面最高件 1.35cm
- 反面最高件0.41cm
- 板厚 0.20cm
- 總高度1.96cm
| 板卡重量 | （含散熱片） | 板卡供電 | +12V@2A | 板卡功耗 | 20W | 工作溫度 | Industrial -20℃到+70℃ | 支持子板 | Orihard board | FMC144、FMC210、FMC177、FMC213、FMC450、FMC214 |
三、軟件支持:板卡功能 | 參數內容 | 主處理器 | XC7Z100-2FFG900I | 軟件版本 | Vivado2017.4 | 編程語言 | Verilog | PL端測試程序 | DDR3測試程序 | LED測試程序 | IO測試程序 | FMC測試程序（結合FMC 子卡） | AXI總線 DMA測試程序 | PS端裸機測試程序 | DDR3測試程序 | 網絡(luò )測試程序 | RS232測試程序 | QSPI Flash測試程序 | Emmc測試程序 | SD Card測試程序 | AXI總線 DMA測試程序 | PS端操作系統程序 | Uboot版本 | U-Boot 2017.01 | LINUX內核版本 | LINUX-4.6.0-g399574f | 串口軟件 | Xshell6；secureCRT7.0 | Vivado版本 | 7z100_vivado2017.4@2017.4 | PS端DDR3 讀寫 | | HDMI顯示 | （默認不提供） | USB 接口測試 | | 網口測試 | | 串口測試 | | QSPI Flash 存儲器 | U16 | SD卡啟動測試 | | EMMC 存儲器 | | PCIe M.2 存儲 | 未開發（默認不提供） |
四、應用領域： ● 軟件無線電處理平臺 ● 圖形圖像跟蹤處理 ● 模擬嵌入式邊緣計算 |
