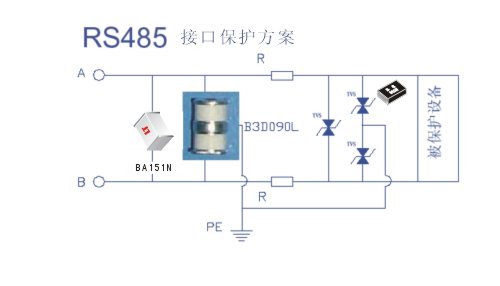

圖1的中間為氣體放電管主要用于初級或一級對共模進行防止浪涌，雙向TVS管主要用于防靜電。 用于485室外線，圖的左邊應該是單板，所以氣體放電管要放前面。  但是在實際應用中還需要在TVS管和氣體放電管之間串接一個幾歐姆2W的電阻，因為T(mén)VS管的動作速度遠遠大于氣體放電管，加電阻可以使浪涌來時氣體放電管先動。

      圖1和圖2的區別為前者沒有差模保護后者有差模保護，對于雙絞線可以不使用差模防靜電。

      圖1中的screen接地目的，設計者不希望雙端屏蔽接地，同時他又不希望遠端屏蔽層感應出過高的電壓。
