鏡像電流源的問題

查看數: 9515 | 評論數: 2 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-11-13 10:42

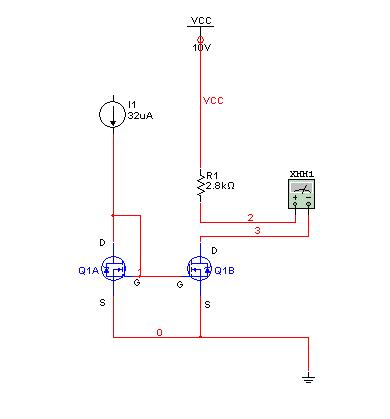

我用安森美的NTJD4001N搭了一個簡單的鏡像電流源使用吉時利2400做基準電流源提供電流具體電路如下，可是鏡像端的電流與基準端差別很大,我試用不同基準電流時得到的鏡像端電流都比基準電流大，測得的數據中的3組：16 ...

回復

panminghui 發表于 2013-2-9 09:44:01

受教育了�。。。。。。。。。。。。。。。。。。。。。。�！


yth0 發表于 2012-11-15 08:33:39

你用的MOSFET，并且沒有配對，他的開啟電壓可能相差很大，這樣做出來的達不到鏡像的效果。你試試換成雙極型三極管，然后每個三極管的e極到地串個相同的電阻試試。
