支持一下

Thank you for sharing !!!!!!!!!!

受教育了�。。。。。。。。。。。。。。。。。。。。。。。。。�！

瞧這二位斑竹當的呵呵，一起上陣

rules？

去看看一看原版教程，里面說可以有這種多對應的情況：
引用下原文內容：

Multiple symbols can be assigned to a part
If multiple symbols represent different graphical versions of the same logic ,they are mapped into the same gate
If multiple symbols represent different logical pins with in the same part, they are mapped into separate gates(fracured or split ICs)

Multiple cells can be assigned to a part with the following rules:
……
.......

也許真的能夠實現這種多對多的情況？？
可是哥們這里實在是能力有限不會(huì )這種多對多的搞法呀 呵呵�。�！
要是學習這個的話  你應該下載fenghaili提供的原版教程。。。

呃~~~
明白了
起先我也很納悶，之前我用的是AD，也全是1對1的關系。
但我手里有本Mentor的教程，確實是這么做的，用了這種多對多的關系，具體為什么也沒寫清楚，不知道是哪位高人寫的
所以初用的時候很費解，理解成Mentor就有這么種特殊模式，看來是我理解有誤。
謝謝指教！

PS：昨兒家里停電，呵呵~~~謝謝斑竹費心了

等了一晚上  提問的兄弟也沒上來。。。
看來還真是下班就走，絕不浪費一點時間在工作的事情上�。。�！
明天我們繼續哈哈�。�！

mentor中心庫，一個part的建立，必然有一個symbol和一個與這個symbol對應的cell通過pin mapping組成，我這里要強調的是唯一性！
據我所掌握的知識來看，你的做法不是合理不合理的問題，而是根本就不對！

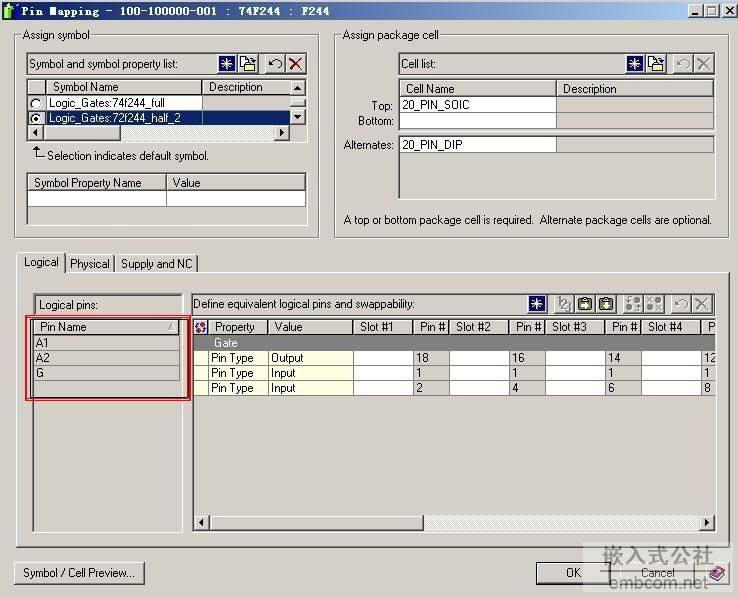

關于3個pin的symbol應上了20pin cell的事情說明：symbol的輸入A分別對應Cell的2 4 6……輸出Y對應18 16 14……不知道圖片沒有顯示出來的部分是畫的什么，但是至少有一點我希望你能搞清楚的就是，你的G~對應的是1，那么你的20PIN的CELL,怎么才能把所有的PIN用上呢？？輸入輸出是一對，2個一組。。
比如這個CELL的3號管腳，它對應你symbol里的什么？

Mentor的中心庫，要求非常嚴謹，一個PART對應的symbol應該只有一個（或者是分立的一組），比如說你有一個14腿的器件叫做74hc123，難道你想給他對應3個不同的symbol嗎？一個PART就是一個實際的器件了，他的symbol怎么還會(huì )出現管腳數量的變化呢？？
如果按照你的意思，你是想做3不同symbol的part嗎？這樣的話，你必須做3個part，每個part只能有一個symbol。而去，你的cell的pin數量必須和symbol的pin數量一樣，否則無法進行pin mapping。（這里說的symbol不屬于分立性質的，如果是分立的symbol，一共有多少個pin，就要有一個cell擁有相同數量的pin數量和他對應）

你剛學，先不要弄分立的SYMBOL.。這樣的難做一些。。。你先學簡單的。。

還請高人指點下，我上面這種做法是否合理？
一個Parts對應三個Symbol，分別為（20PIN，9PIN，3PIN），兩個Cell（20PIN，20PIN）
默認是20PIN的Symbol

9個pin的symbol能夠對應20pin的cell嗎？？這個以我目前的能力還對應不上�。�！
敢問樓主你的3個pin的symbol能夠對應上20pin的cell嗎？？

你的Cell是20pin的，9個pin的symbol

我的Cell是20PIN的，Symbol有三種，20，9，3
