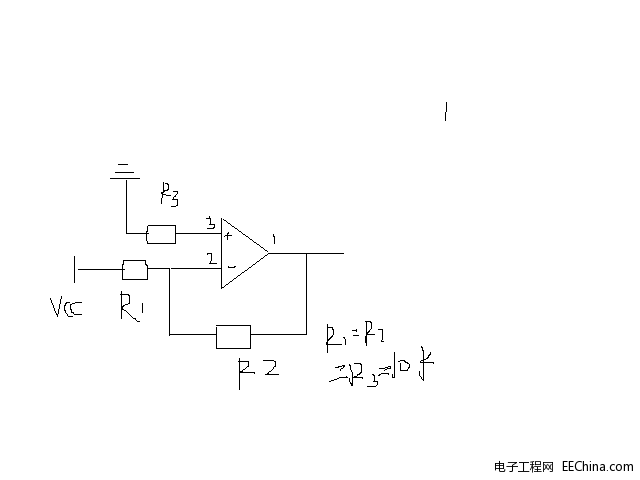

正文摘要:我用LM358運放模擬一個最簡單的負反饋跟隨電路，仿真的時候是完全沒有問題的，可為什么一實踐就出問題，始終不滿足虛短要求，他的2腳始終不為低，當VCC=5V時，2叫電位為2.8V，當VCC=0.8V時，2腳點位為0.4V，運放采用 ... |
| 哈哈，長知識了。 |
| 這是用了單電源的緣故，改用雙電源虛地就可解決。 |
eastljd 發表于 2013-4-25 10:06 EN ,謝謝你…………！ |
|
這個問題是現在運放不處于放大狀態，工作于比較器狀態，比較器2腳分壓大概為兩點幾伏，換成雙電源，他處于放大狀態。 單電源的放大只能同相放大，而不能反相輸入放大。 |
