用Design Capture 2005畫的原理圖,用DC2007打不開?

查看數: 4443 | 評論數: 2 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2013-5-23 10:20

正文摘要:

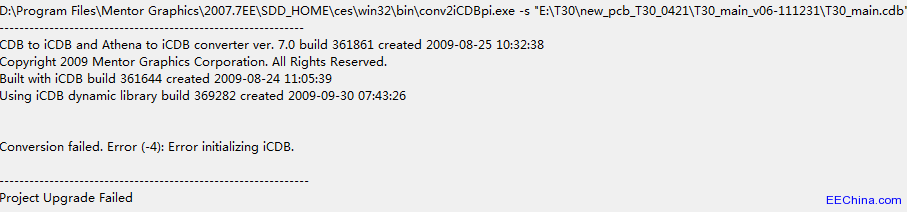

請教各位,因為公司之前用的WindowsXP系統,裝的畫圖軟件為Design Capture 2005,現在電腦更新,重裝Windows7系統,因此也把Design Capture升級到2007版本,可是發現之前畫的原理圖打不開了,打開的時候要求update, ...

回復

pcbkey 發表于 2015-2-3 22:51:29
支持一下
riverpeak 發表于 2013-5-23 14:12:24
DC2005到2007要有一個軟件接口來轉換的,不可以直接打開,原因如下:
DC2005以前的版本原理圖中不包含庫的信息,所以每次打開原理圖一定要有庫伴隨
DC2007原理圖把庫的文件也抽取到設計中了,打開數據的時候可以不帶庫就可以了。
明白以上差別,你就知道怎么辦了,不過MENTOR還是提供了一個升級的接口,你找找看
