有關TL431的問題

查看數: 5805 | 評論數: 4 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2014-4-13 00:17

正文摘要:

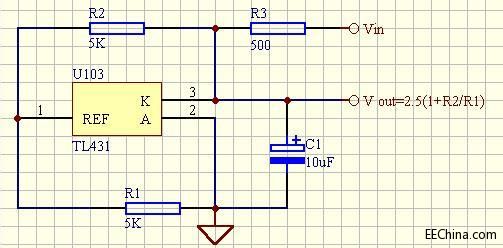

如圖所示，我R1和R2用的是2K，R3用的是120歐姆的，可為什么TL431基準點的參考電壓只有1.7V左右，輸出也只有3.2V左右……！很是糾結，還望各位大神指教啊……！謝謝了！

回復

545550386 發表于 2014-4-22 21:59:15
謝謝給位的回答！我發現自己錯了……！
yth0 發表于 2014-4-18 19:32:27
這樣用沒問題。問題是你的輸入電壓是多少？輸出電流是多少？R3的壓降是多少了嗎？輸出電流、TL431穩定工作所需的最低電流（一般取1mA就可以了）、R1和R2的分流，這些都要通過R3的，這上面的壓降你算過是多少了嗎？還有器件的引腳有沒有搞反等等？？？
acfrn 發表于 2014-4-16 08:37:02
TL431好像不是這么用的
riverpeak 發表于 2014-4-15 17:19:46
兄弟,發錯版塊了,這里是PCB版塊
