發布時間: 2015-9-15 21:52

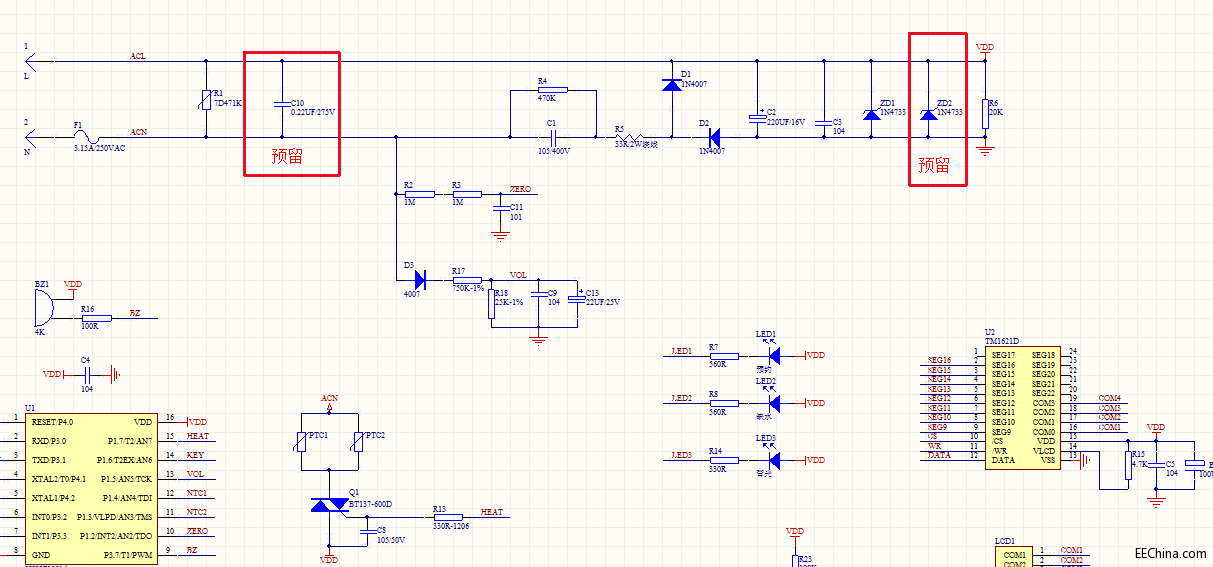

正文摘要:第一：這是一個全波整流電路還是半波整流電路呢？D1與D2作用（我個人覺得是全波整流，D1與D2構成整流電路，面試官說我說錯了，請高人幫忙解釋這是什么電路與作用呢？） 第二：怎么實現過零檢測呢？它能實現控制可控 ... |
| 整流電路應該是半波整流，D2在正半周時導通，提供工作電源；D1在負半周時導通，給RC降壓電路提供電流通路。過零檢測是通過R2 R3降壓后進入單片機中斷口，通過軟件處理獲得市電正負半周的過零點，延時后P1.7驅動雙向可控硅導通，軟件控制延時時間就能實現調節PTC的功率。R6應該是C2的泄放電阻，與工作電流無關。 |
