MP3軟件解碼討論

查看數: 25085 | 評論數: 42 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2009-12-7 12:21

正文摘要:

是直接利用PWM輸出?還是用IIS接口的CODEC? IIS的CODEC非常多,到底選哪種最合適?要具有MIC輸入功能嗎? 。。。。。

回復

joyko 發表于 2009-12-30 15:20:35
我也支持音色高一點的好,DIY完之后的可以作為留念偶爾聽一聽,不至于做完就丟一邊去
onemillion 發表于 2009-12-29 11:14:35
有MIC玩玩可以的,硬件可以搭上去,需要的時候再用。反正要不了多少空間
阿南 發表于 2009-12-29 09:07:54
不行,俺們就不要MIC輸入了,器件太多,實用性有限
宇宙飛船 發表于 2009-12-29 01:47:24
手工計算太煩了,用EWB仿真一下確定吧。
其實那個電路不適合量產的,三極管的離散性太大,并且動態范圍太榨和難以控制,業余DIY 玩玩還可以。
阿南 發表于 2009-12-28 16:00:30
飛船MIC電路圖C2的值是多少?
另外,這些值還能不能調整?方便備料
宇宙飛船 發表于 2009-12-16 12:22:47
常用,電壓低,容易購買。
阿南 發表于 2009-12-16 12:02:08
3V的電源好設計.TDA7050有什么不同不?性能\價格
宇宙飛船 發表于 2009-12-16 11:56:01
功放選用8腳3V供電的 TDA7050 就OK 啦。
阿南 發表于 2009-12-16 10:51:57
包括運放,而且是單電源供電的
阿南 發表于 2009-12-16 10:50:52
飛船能把所有電源電壓值控制在3.3V不?
阿南 發表于 2009-12-11 16:55:40
Very good, nice, thank you!
宇宙飛船 發表于 2009-12-11 15:47:48
暈倒,

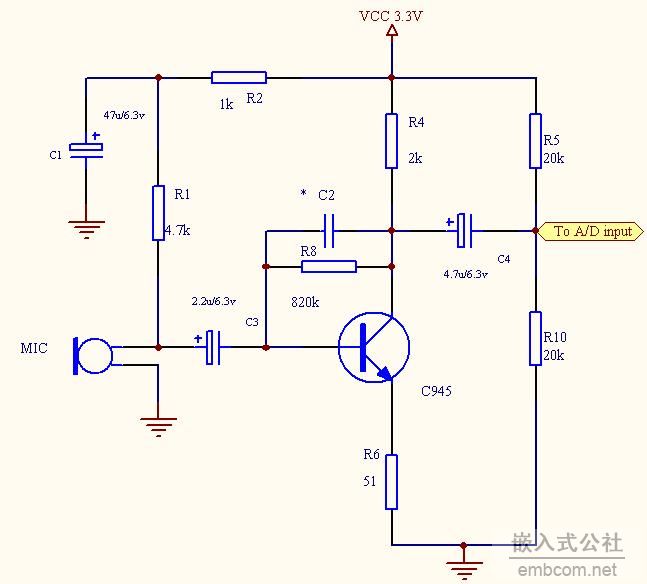

三極管的接法是經典的共射接法,這沒啥好說的。
R1是MIC的負載,因為駐極體MIC內有一個場效應管,R1相當于接其漏極。
R2與C1是MIC前置級的電源濾波。
R5與R10是分壓電阻,使ADC的初始電壓在1/2的VDD,(使ADC始終工作于正電壓區間)。
宇宙飛船 發表于 2009-12-11 15:29:18
若要用MIC作專業一點的錄音,建議還是選UDA1341。
國內的S3C2410開發板上用得最多的IIS接口DAC與MIC輸入IC。阿南應該很熟悉的了。
阿南 發表于 2009-12-11 15:23:44
TDA1543四級輸出?1片能搞定不?
宇宙飛船 發表于 2009-12-11 15:21:07
TDA1543的原理圖是網上下載的,其中用了四塊IC,作減小輸出內阻,若后面接運放,只要一塊就可以了。
MIC原理圖中只是用一級最簡的共射放大,適合要求不高的場合應用,其中打*號的電容可根椐上限載止頻率用EWB仿真后自行決定;蛘甙1/2*pi*R*C 來估算。



mic原理圖.rar

49.6 KB, 下載積分: 積分 -1

阿南 發表于 2009-12-11 15:21:05
TI的成本應該比較高,樓主可以詳細描述一下特點,性?xún)r(jià)比,外圍電路等等
terrysun 發表于 2009-12-10 18:12:23
codec可以用TI的3007,集成了一個D類功放,可以驅動一個8歐姆的喇叭,還有立體身耳機輸出。輸入可以是雙MIC。
宇宙飛船 發表于 2009-12-10 18:06:10
好的,小菜一碟。
不過,使用TDA1543那得選有IIS接口的型號,如果選不帶IIS的型號,可以考濾用PWM來做8位的DAC。
