原理圖最新進度(10年1月8日)

查看數: 11924 | 評論數: 25 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2009-12-25 20:49

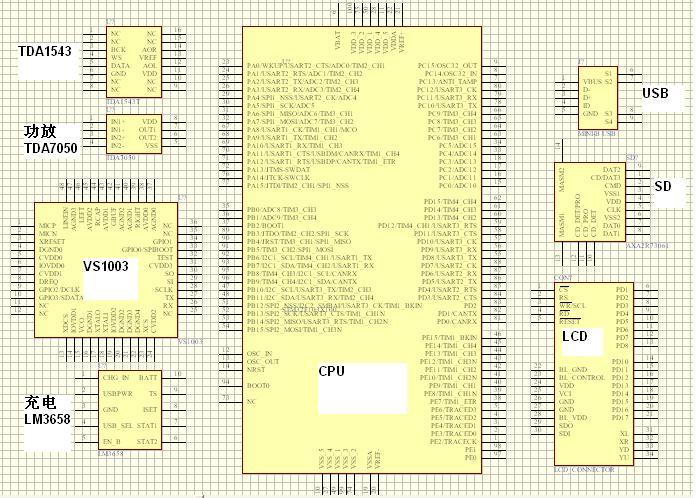

俺今天把主要器件的封裝畫好了 -- 09年12月25日 look look:

回復

wbsh 發表于 2010-12-3 20:43:31

左手粗 發表于 2010-11-24 11:15:23

高人�。。�！

jlm 發表于 2010-11-16 22:24:20

好資料啊

阿南 發表于 2010-1-8 13:21:13

原理圖電路部分已經完成,還需要作些檢查,網絡(luò )表PCB封裝等.

terrysun 發表于 2010-1-7 22:01:15

MIC 需要供電。

zg_z 發表于 2010-1-7 20:55:10

動圈式的不要,但常用的應該是駐極體的吧,像電腦上用的那種

阿南 發表于 2010-1-7 13:06:13

普通的MIC不需要電源吧

zg_z 發表于 2010-1-7 10:27:19

麥克風的電源在哪里呢?

阿南 發表于 2010-1-6 02:20:16

還有電源部分沒有設計,大伙多提建議,可能會(huì )有錯誤

ZigBee筆記 發表于 2009-12-30 10:03:17

支持LS的各位兄弟

run_mo 發表于 2009-12-28 15:44:48

卡座畫完感覺不太對，PDF上沒有固定卡座的焊盤，還是我不太會(huì )看？

阿南 發表于 2009-12-28 11:52:53

SD卡座用Panasonic的AXA2R73061

run_mo 發表于 2009-12-27 09:24:32

回復10樓lelee007：

只要是我手上沒有自彈卡座的尺寸，上邊的是我以前用過的。也不知道最后用大卡還是用小卡！

run_mo 發表于 2009-12-27 09:14:09

回復12樓宇宙飛船：

如果用DIP直插的話就是8個腳，貼片的只有16個腳的SO16，貼片的有大量的空腳！
選用DIP8的？

宇宙飛船 發表于 2009-12-26 23:07:03

TDA1543怎么這么多腳的？應該是8個腳的才對呀。

terrysun 發表于 2009-12-26 22:50:01

用一個codec和一個功放，不如用TI的TLV320AIC3007,包含一個class D功放驅動喇叭，立體聲耳機輸出，還可以立體聲錄音。外圍電路也很簡單。

lelee007 發表于 2009-12-26 18:22:01

卡座用自彈的吧

老郭 發表于 2009-12-26 17:26:59

為run_mo贊一個

阿南 發表于 2009-12-26 15:49:11

果然好兄弟。
兩個接口器件需要和購買的實物對應起來，因為他們有很多種的
