發布時間: 2012-10-19 14:15

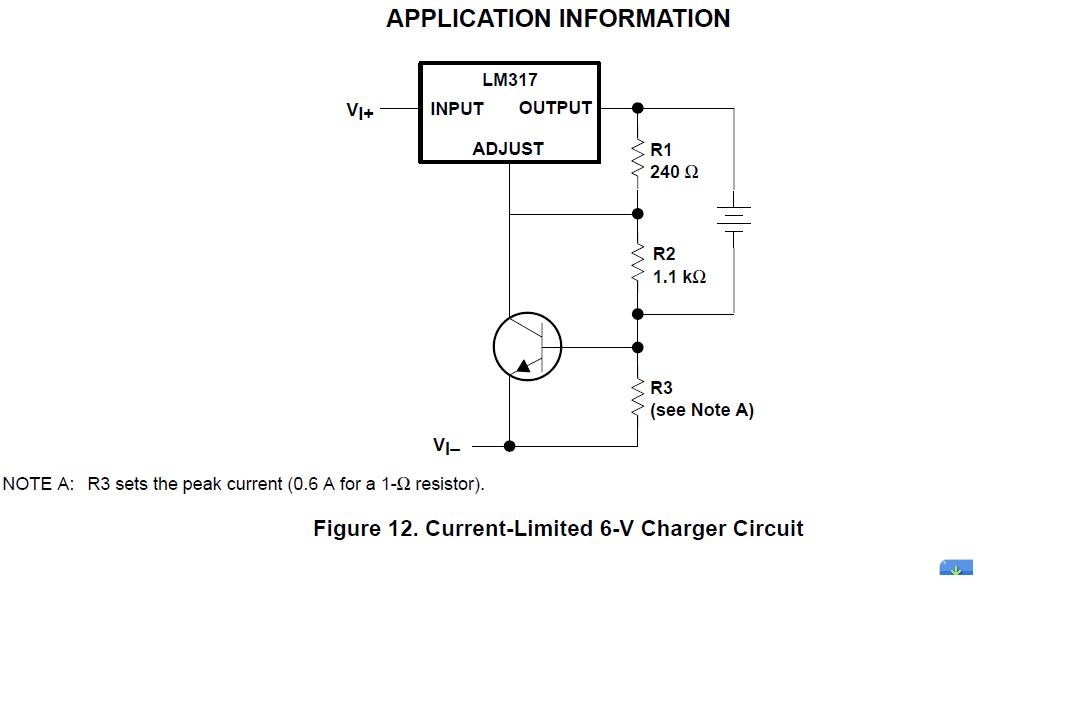

正文摘要:我照下圖搭了個電路,輸入接15V,不接電池,R3用3W2歐電阻,三極管用TIP32C,通電后,三極管基極是0V。三極管基極和LM317輸出之間是4點多V.這是怎么回事? 三極管應該沒導通,那三極管基極和輸出端應該是7V左右才對呀 ... |
受教育了。。。。。。。。。。。。。。。。。。。。。。。。。。。。! |
同意9樓的意見,此處三極管需是NPN的,而不是PNP的 |
這是-個簡易限壓恒流充電電路.輸出上限電壓=(R2/R1+1)x1.25V. 恒定電流=0.6V/R3.按圖紙提供的參數輸出空載電壓約為6.9V.請檢查確認電阻數值是否有誤. 如電阻值無誤清請再檢查L(cháng)M317管腳接法是否有誤. 是否按LM7805的接法?這兩塊電路管腳完全不一樣. |
TIP32C是個PNP管。。。。。 這里不需要功率三極管,隨便一個9013就可以了,便宜好用 |
請核對三極管的E、C是否接反了。 |
三極管有漏電,導致分壓比變小,所以輸出電壓會(huì )略高一些。 |
![]() |
這是一個0.3A限流充電電路. 什么“三極管基極是0V”。 ![]() “三極管基極和LM317輸出之間是4點多V”---這要看電池的狀態:容量,充電程度。 |
謝謝! |
如果基極電壓為零 發射極為負電壓的話 三極管是不是已經導通了 |
與三極管用TIP32C的放大倍數有關,在這里相當于壓降式的可變電阻,要么R2用實質性的可變電阻,調節后可得到所稱的7V左右的電壓…… 當然,三極管用TIP32C放大倍數不定的話,R1、R2、R3都可變來用…… 具體的,根據實際線路來定,既然搭線路了,依你實際情況為準…… |
