SMS1180是以色利Siano公司支持中國數字電視CMMB標準的移動數字電視接收芯片，在該芯片基礎上，北京新時代展望科技有限公司設計開發了WT1818系列移動數字電視模塊，本文將主要介紹該模塊的性能特性和工作原理。 以 色利Siano公司的SMS11**系列芯片是一個高度集成、全CMSO工藝制作、采用零中頻技術的移動數字電視接收芯片，SMS11**系列芯片采用 SiP結構，內部集成了RF調諧器和數字解調器芯片，其中SMS1180支持中國數字電視CMMB標準，SMS1130支持DVB-T/H、DAB/T- DMB、ISDB-T等全球標準，解調后的碼流以TS流或IP流形式通過各種USB、SPI、SDIO接口送出，而各個標準的選擇則通過加載該標準下的驅 動軟件來實現。
北 京新時代展望科技有限公司作為以色利Siano公司的芯片開發合作伙伴，為了便于客戶更方便快捷地進入移動數字電視市場而設計開發了WT1818系列移動 數字電視模塊，WT1818系列模塊在充分理解了SIANO芯片功能的基礎上，充分體現了SMS11**系列芯片低功耗、多頻段、多標準、多接口等特點， 模塊內部還集成了復位電路和電源管理電路以方便客戶集成使用，因而特別適用于PMP、PND和手持終端設備的使用和開發。 工作原理 1.移動數字電視傳播系統工作原理

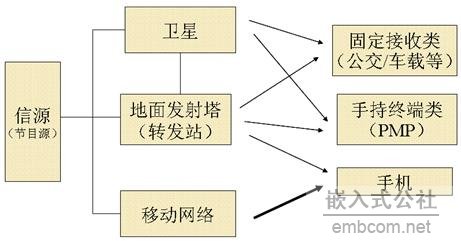

作 為一種新媒體手段，移動數字電視必須滿足兩個要求，一個是該系統的所有節目源采用了數字化格式，還有一個是該系統必須支持移動接收。移動數字電視系統是通 過無線數字信號發射、地面數字接收的方式播放和接收電視節目，它可以使用在處于移動狀態、時速120公里以下的交通工具上。 移 動數字電視系統主要由三部分組成，分別為前端系統、發射系統和接收系統。前端系統是整個系統的核心部分，主要完成節目的制作、編輯、播出、視音頻編碼、數 據協議轉換、碼流復用等；而發射系統由傳輸網絡(luò )和發射臺組成（包括衛星），其主要任務是組成數字電視網，以便實現復雜地形條件下的地面廣播覆蓋；接收系統 則是地面接收設備，它將收到的無線數字電視信號通過各種技術還原為人人可以收看的電視節目。 2．Siano移動電視芯片工作原理

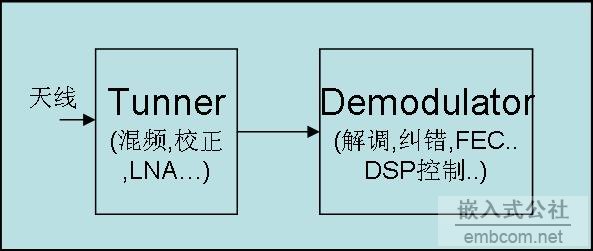

Siano-SMS1180芯片為SiP結構型式，內部由兩部分組成，分別為RF Tuner前端芯片和Demodulator解調芯片。 RF Tune為前端芯片,它可接收多個波段（VHFIII/UHF/L1/L2/S）的射頻信號，經過LNA、混頻、DC校正、低通濾波和增益放大后送給解調器，RF Tuner內置時鐘整形同步電路和在片LDO電路，因此可以直接輸入外部時鐘和工作電壓(1.8V)。 Demodulator 為解調芯片，它接收來自RF Tuner的零中頻信號，經過信道解調和前向糾錯后，形成標準格式的TS送給主CPU解碼還原。Demodulator內置可編程的DSP硬件系統，具有 多種接口功能（USB、SDIO、SPI和BUS總線），并內置MPE-FEC內存。Demodulator對多標準的選擇是通過加載不同的固件來實現 的，而多接口則是通過內置的配置引腳來選擇的，另外還可以通過I2C總線實現對RF Tuner的控制。 3．WT1818移動數字電視模塊工作原理
上 圖為WT1818系列移動電視模塊的原理圖，它實際上由四塊電路組成，分別為模擬電路、數字電路、復位電路和電源管理電路。模擬電路解決了從天線到RF之 間的接口，包括帶通濾波器、均衡電路和天線引入電路，其中WT1818S支持UHF和S波段，而WT1818M支持四個頻段VHFIII、UHF和 L1/L2；而數字電路主要是提供各種各樣的接口，包括全速的USB接口、支持主/從方式的SPI接口和支持從方式的SDIO接口；復位電路主要完成整個 模塊的復位工作，無需外部復位；電源管理電路看似簡單，實際上是WT1818系列模塊設計中最困難、最復雜的部分，它負責提供給芯片RF Tuner和Demodulator的供電。 模塊指標

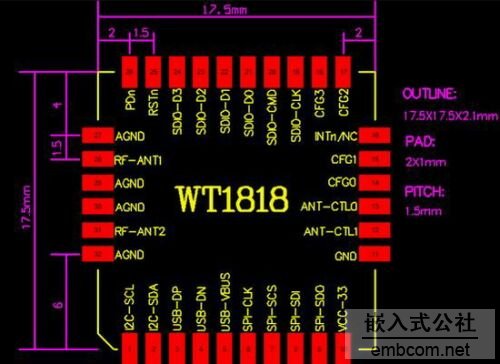

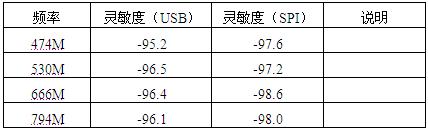

1. WT1818模塊尺寸圖 WT1818 模塊外型尺寸為17.5X17.5X2.6mm，共有32個引腳，采用SMD封裝形式。為了便于客戶設計方便，WT1818模塊包含了2個天線輸入端子， 對WT1818S模塊，RF-ANT1為UHF波段，RF-ANT2對分極接收用的D-UHF波段；對WT1818M模塊，RF-ANT1為 VHF/UHF波段，RF-ANT2為L(cháng)1/L2波段，數字部分包括USB接口、SDIO接口、SPI接口、I2C接口和配置端口，因此客戶在設計時只需 要引入天線和供電，就可以看電視了。 2.WT1818模塊靈敏度測試指標
本文小結 北 京新時代展望科技有限公司作為SIANO公司的芯片方案合作者之一，正全力配合SIANO公司致力于CMMB數字移動電視的發展和推廣應用，本文只是簡單 介紹了我們基于SIANO的CMMB芯片SMS1180而設計的超小型CMMB模塊WT1818，該模塊特別適用于PMP、PND、MID、E-PC等手 持終端的設計，有興趣的讀者可以來電來涵共同探討CMMB的具體應用，來電來涵請寄：Welcomeji@Vip.sina.com. |
