引言 運動控制系統廣泛地應用于工業控制領域，而嵌入式技術在工業控制領域的應用還不太成熟，近年來，工業控制對運動控制系統的要求越來越高，為了滿足新一代運動控制系統的各項性能要求，嵌入式運動控制器應運而生�；�ARM與DSP運動控制芯片相結合的新一代運動控制系統，充分發揮ARM微控器與專業運動控制芯片MCX314As的各自特點，可方便的構成高性能的嵌入式運動控制系統。 運動控制芯片MCX314As MCX314As是日本NOVA電子有限公司的DSP運動控制專用芯片，它是控制4軸的脈沖序列輸出驅動伺服電機、步進電機的運動控制芯片， 可用于工業自動化設備、工業機器人、測量設備、辦公設備和家用電器等�？梢赃M(jìn)行各軸獨立的定位控制、速度控制，另一方面亦可在4軸中任意的選擇2軸或是3 軸來進行圓弧、直線、位模式插補。輸出脈沖頻率高達4MHZ，誤差低于±0.5最小插補單元，倍率1～500。每軸都有伺服反饋輸入端、四個輸入點和8個 輸出點，能獨立地設置為恒速、線性、非對稱S曲線加/減控制、非對稱梯形加/減控制,并有2個32位的邏輯、實際位置計數器和狀態比較寄存器，實現位置的 閉環控制[1]。 MCX314As運動控制芯片能 與8/16位數據總線接口，通過命令、數據和狀態等寄存器實現4軸3聯動的位置 、速度、加速度等運動控制和實時監視。在實際運用時可以把所有極其復雜的實時運動控制工作交給MCX314As芯片來處理，而主機CPU只需要向 MCX314As芯片發出一系列的控制指令便能實現各種復雜的運動。 2 ARM微處理器S3C2410 S3C2410 是韓國三星公司的32位RISC嵌入式處理器。該處理器為手持設備和一般性應用提供了一個高性?xún)r(jià)比、低功耗、高性能的解決方案。該芯片基于A(yíng)RM920T 內核，采用五級流水線和哈佛結構，主頻高達200MHz[3]。ARM920T具有全性能的內存管理單元MMU、獨立的16KB指令和數據Cache以及 高速AMBA總線接口。為了減少應用系統設計的成本，S3C2410集成了眾多的常用資源，例如：LCD控制器、NANDFlash控制器、SDRAM控 制器、系統片選邏輯以及一些常用的通訊接口等資源,使它廣泛的應用于工業控制領域。 運動控制器的基本構成 由S3C2410和MCX314As構成運動控制器。在開發板S3C2410上設計有系統總線預留接口，預留了S3C2410芯片上的基于通用IO口的信號線，包括16位數據線、12位地址線、片選信號和一些讀寫控制信號線，以方便用戶擴展應用電路。運動控制芯片MCX314As 與S3C2410處理器的連接就是通過這個標準的系統總線接口電路，把兩者的數據線、地址線、讀寫控制線、片選信號和中斷等信號連接起來。在兩者信號連接 連接之間加入SN74ALVC164245的芯片來實現電平轉換，同時驅動信號。另外還需要注意的是，我們使用的是16位數據線的傳輸，所以 MCX314As芯片的H16L8引腳必須接上高電平。

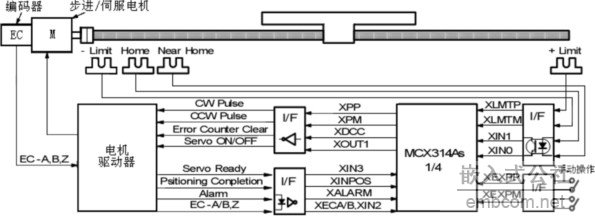

圖1 S3C2410與MCX314As的接口電路框圖 嵌入式運動控制系統系統進行加工的過程實際上就是從ARM上位機傳輸數據到MCX314As下位機的過程。其控制流程如下： (1)加工程序運行開始，首先對MCX314As芯片進行初始化。對MCX314As芯片進行設置初始速度、加速度、減加速度、加速度變化率、正轉反轉方式、邏輯位置計數器清零、實際位置計數器清零等。 (2)選擇需要進行加工的軸，MCX314As芯片有X、Y、Z、U四個軸，都有著相同的功能能力，能實現四軸三聯動。 (3)設置所選軸模式和運行參數，包括直線定速模式、單步插補輸出模式和中斷請求。 (4)初始化位置計數器，即將數據庫中的行號寫入此計數器進行減法計算，每處理完一行數據進行減一處理。 (5)進行命令和數據傳輸，發出數據后對狀態寄存器進行檢查，加工完一段后發出信號然后再發送下一組數據，一直到加工完成為止。在加工過程中一 旦出現中斷，首先讀取各寄存器數據進行保存，等待恢復加工后再讀寫出來。整個數據庫文件輸出結束后，保存運行系統完成后的數據信息和系統所處的狀態信息， 以備下個零件加工，由此加工結束。 運動控制器在XY兩軸數控伺服工作臺中的應用 XY兩軸工作臺是采用滾珠絲桿和滾動導軌傳動的十字工作臺(X、Y兩軸垂直)。X、Y兩軸兩端各有1個限位開關。采用松下交流伺服電機(型號 MSMA022A1C，功率200W，額定轉速3000r/min，額定轉矩0.64Nm)驅動工作臺運動，電機驅動器采用松下伺服驅動器 MSDA023A1A。采用光電編碼器作為位置反饋器件(伺服電機同軸安裝11線2500P/r增量編碼器)[3] 圖2是該平臺的X軸驅動原理圖[1]，Y軸驅動與X軸驅動電路相同。圖中M為伺服電機，EC是編碼器。將伺服驅動器的“控制模式”設置為“位置 控制”，把指令脈沖設置為CW/CCW方式。S3C2410按流程圖操作MCX314As，設置相應的運動參數，寫入功能命令，即可完成對平臺的運動軌跡 控制。
圖2 單軸信號驅動系統的接口示意框圖 結語 運動控制系統在工業控制中的應用比較廣泛，MCX314As是高集成度的運動控制專用芯片能實現四軸三聯動的位置、速度、加速度控制和直線、圓弧、位元3種模式的連續插補和位置閉環控制。而ARM處理器具有強大的32位RISC性能，體積小、功耗低。用ARM與專業運動控制芯片設計運動控制器能大大減輕研發任務，加快研發速度，可以在較短時間內得到控制性能優異的嵌入式運動控制系統。 參考文獻： [1] 葉佩青, 汪勁松. MCX314運動控制芯片與數控系統的設計[M], 北京: 北京航空航天大學出版社，2002 [2] 余張國. 基于A(yíng)RM和MCX314A的嵌入式運動控制器[J]，微計算機信息，2005,21卷9-2 ，76-78 [3] SBC2410X使用手冊Version0.9. 廣州友善之臂科技有限公司 [4] MCX314A, DataSheet, NOVA電子有限公司 [5] S3C2410 DataSheet, 韓國三星公司 |
