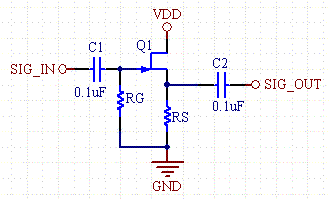

一款JFET緩沖區（共漏放大器）是很有用的，因為與晶體管相比它具有非常高的輸入阻抗。

Equations:

 I_DS= I_DSS(1-V_GS/Vp)²

 RS= V_RS/I_DS

VGS 稱(chēng)為門(mén)極-源極間遮斷電壓或者截止電壓,用VGS (off)示。n溝道JFET的情況則VGS (off) 值帶有負的符號,測量實(shí)際的JFET對應ID =0的VGS 因為很困難,在放大器使用的小信號JFET時(shí),將達到ID =0.1-10μA 的VGS 定義為VGS (off) 的情況多些。
