CAD與Gerber的差別有哪些?帶你了解一下

已有 892 次閱讀2021-2-7 12:55 |個人分類:經驗分享| Gerber

Gerber 大家都不陌生,做為SMT等制造部門的人員,都能說道一二,但當被問到CAD數據時,很多人表示懵懵的,CAD數據是啥?我的客戶只給我提供Gerber……。今天跟大家聊一聊CAD是什么,它能做什么,它與Gerber什么關系。

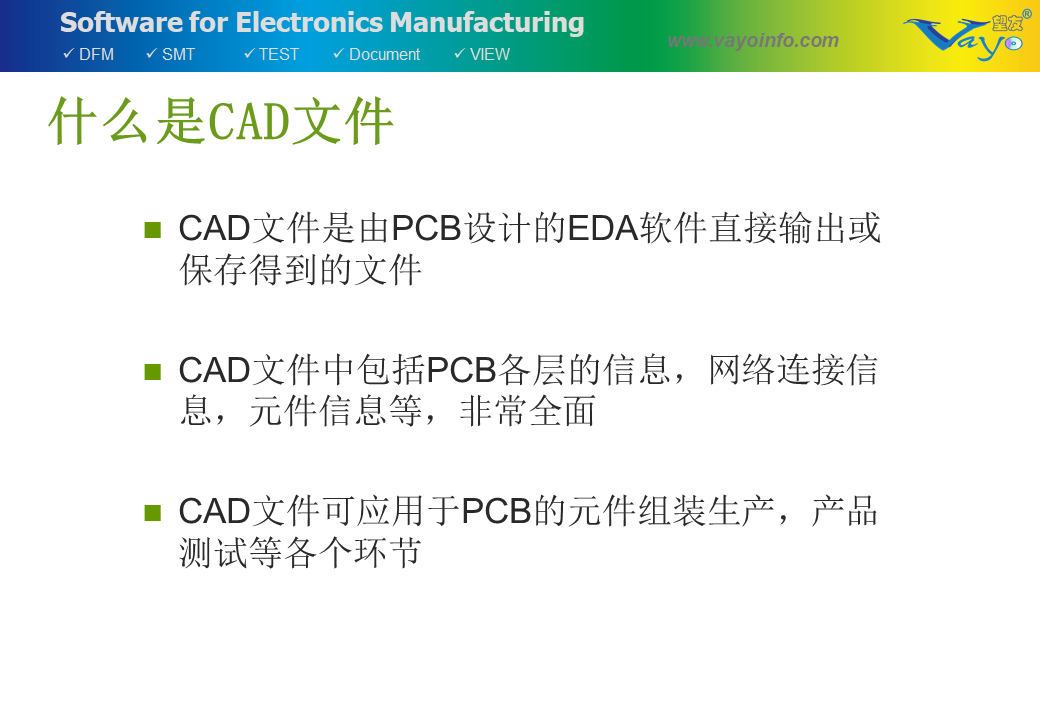

什么是CAD數據

CAD文件是由PCB設計的EDA軟件直接輸出或保存得到的文件,CAD文件中包括PCB各層的信息、網絡(luò )連接信息、元件信息等,非常全面,一個電路板的全部、所有、一切信息。



CAD數據的作用

CAD數據的對于研發下游即代工廠的用途非常大,可用于工藝仿真分析(即DFM分析)、SMT貼片設備快速做程序、檢測設備程序、產品測試等各個環節。



看到到里,大家可能有些不解做程序我也天天做,也并沒有用到所謂的CAD文件?

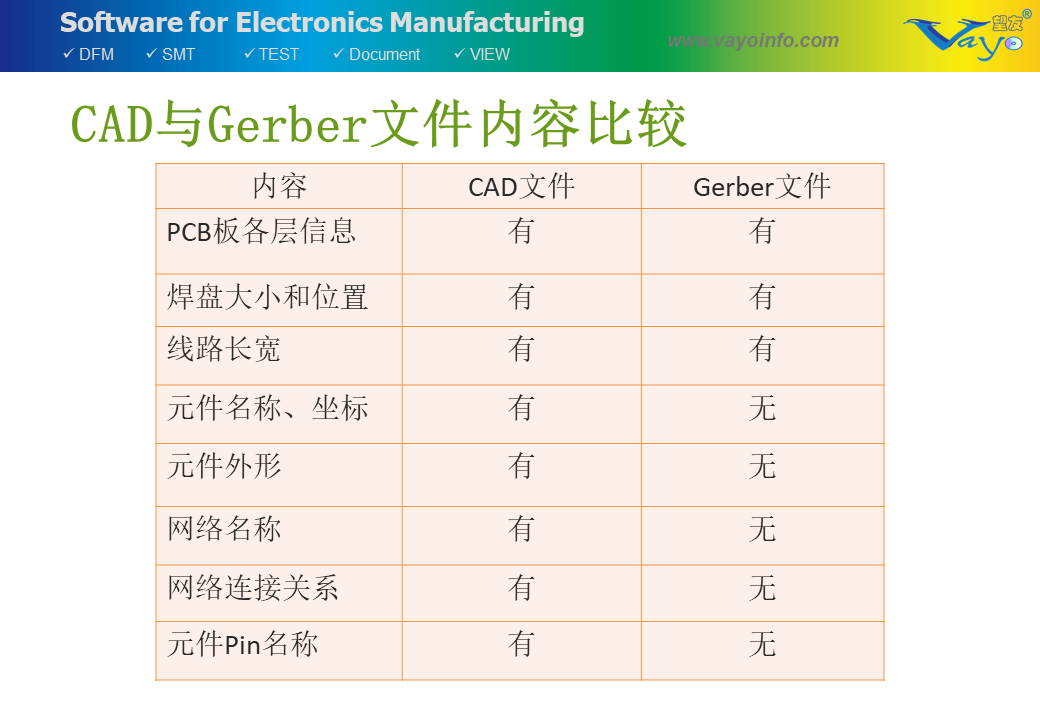

沒錯!大多數代工廠從客戶那里接收到的都是Gerber 文件,下面就簡單介紹一下異同。

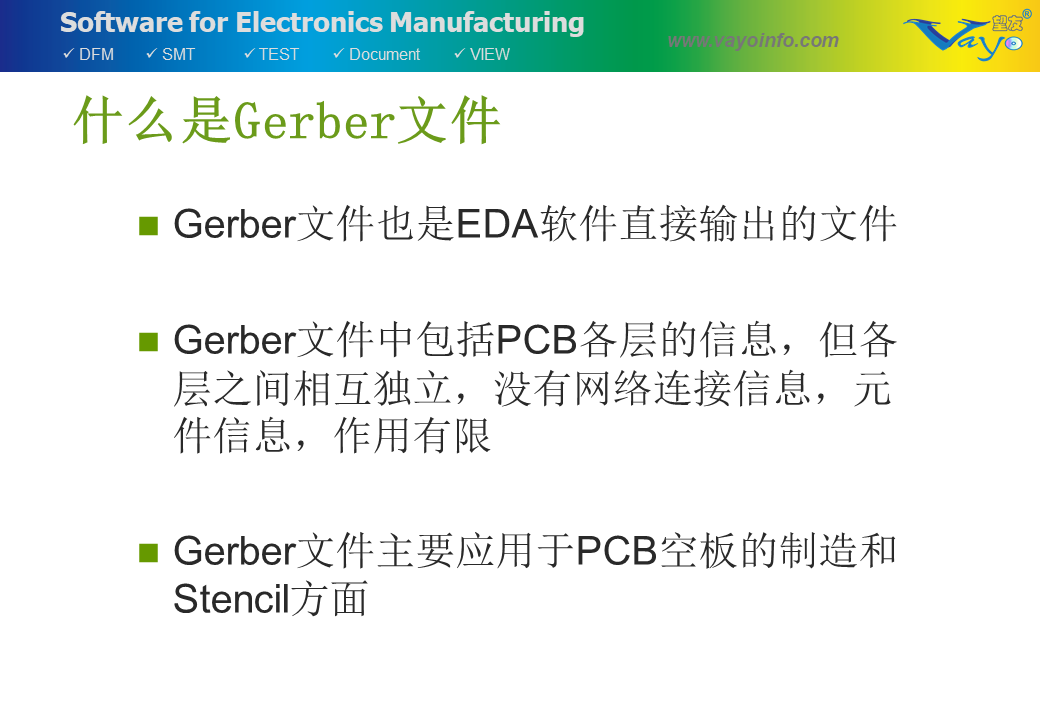

Gerber有兩種格式:RS-274X(擴展Gerber格式)和老式的RS-274-D。Gerber文件也是EDA軟件直接輸出的文件,Gerber文件中包括PCB各層的信息,但各層之間相互獨立,沒有網絡(luò )連接信息,元件信息,作用有限。Gerber文件主要應用于PCB空板的制造和傳統做鋼網開孔等方面。Gerber文件主要分為絲印層,焊盤層,阻焊層,貼裝層,布線層,機械層,孔層。

講到這里想再延伸一下吧

雖然Gerber比起CAD數據小很多、CAM350等看圖軟件也比EDA軟件簡單太多太多,但是很多讀Gerber的軟件都是國外的,操作界面、語言環境、技能要求等問題,導致很多人想看Gerber都沒辦法實現,N年前我在的一個大公司,當時我們一個SMT部門就只有一個人會(huì )使用AutoCAD軟件 。當時只要看Gerber都要請他幫忙操作軟件……那時幻想什么時候能有一個操作簡單的看Gerber的軟件?



多年后的今天,我們也終于用上了免費的國產Gerber View軟件,,操作非常簡便,中文環境,推薦大家使用,今年這家公司推出免費版的,分享給大家,需要的自己下載吧。歡迎留言欄一起交流使用經驗~

http://www.vayoinfo.net/gview_Download.aspx



下期再和大家聊一聊現在的一流公司里,CAD數據如何在柔性生產中發揮重要作用,下期再見~
