T/R組件一般是指無線收發系統中射頻與天線之間的部分，主要被用于相控陣雷達及通信領域。T/R組件的產品性能和技術要求較高，因此需要采取嚴格的測試措施來提升產品質量。

T/R組件具有品種多、數量大和集成度高的特點。針對數字T/R組件的檢測手段，需要具備快速切換以適應新產品的能力，較高的檢測效率以及較好的測試性能。當前主流的檢測措施主要分為三大類，分別是光學檢測、針床措施及飛針測試。

1、 AOI光學檢測

光學測試儀通過攝像頭自動掃描被測器件，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，發現缺陷。AOI系統誤判率和缺陷檢測靈敏度會(huì )受檢查參數的影響。光學檢測儀無法檢查隱形的焊接缺陷、無標識元件和元件失效等問題，測試覆蓋率較低。

2、 針床測試

針床也叫ICT測試治具，利用電性能對在線元器件進行測試來檢查生產制造缺陷及元器件不良的一種非標準測試輔助夾具。它主要用于檢查在線的單個元器件以及各電路網絡(luò )的開、短路、焊接等情況，具有操作簡單、快捷迅速、故障定位準確等特點。

3、飛針測試

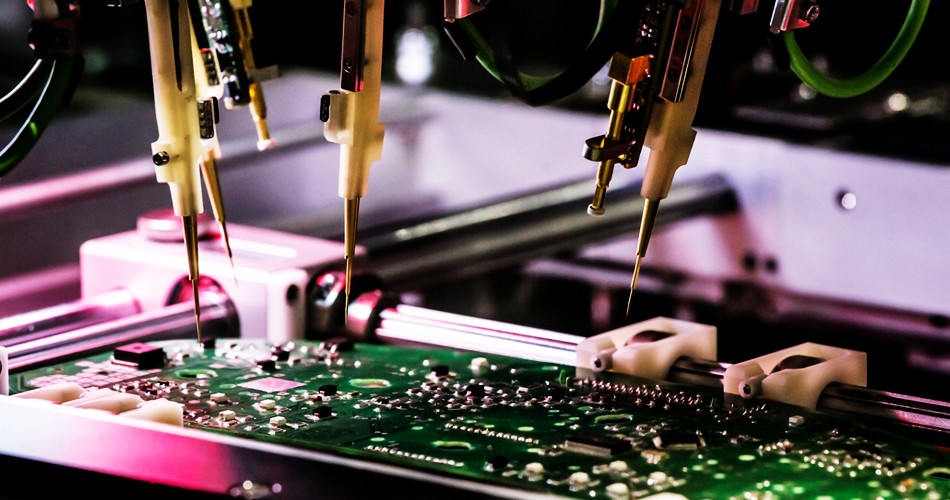

飛針測試可實現高速移動和精確定位，測試探針連接至測量單元，測量單元包括驅動器（信號發生器和電源等）和傳感器（數字萬用表和頻率計數器等）。工作時測量單元通過飛針探針接觸被測電路的焊盤、器件引腳或接口，來對被測單元上的元件進行多種電氣測量。

在針對數字T/R組件的測試中，相比光學檢測和針床測試等測試方法，飛針測試方法表現出明顯的優勢。飛針測試通過軟件編程實現針對不同被測對象的適配，提高了新產品測試開發的效率；無需制作測試夾具，降低了測試成本；通過高精度步進電機精確控制探針接觸點，可以實現很高的定位精度，提高測試分辨率；測量單元直接連接探針，可實現更高性能的測試。鑒于飛針測試具有可快速完成測試開發、測試成本較低和測試精度高等優點，使之成為適合數字T/R組件檢測的高效措施之一。

在T/R模塊批量生產過程中，飛針測試可作為AOI光學檢測的補充，采用全檢或隨機生產抽取的方法，將光學檢測余留下的檢測盲點采用飛針測試進行檢測，從而在功能測試前即可檢測出大部分故障組件，提高功能測試直通率。

以上就是飛針測試技術在T/R組件檢測中的簡要介紹，更多電子自動化測試技術請關注下期分享。
